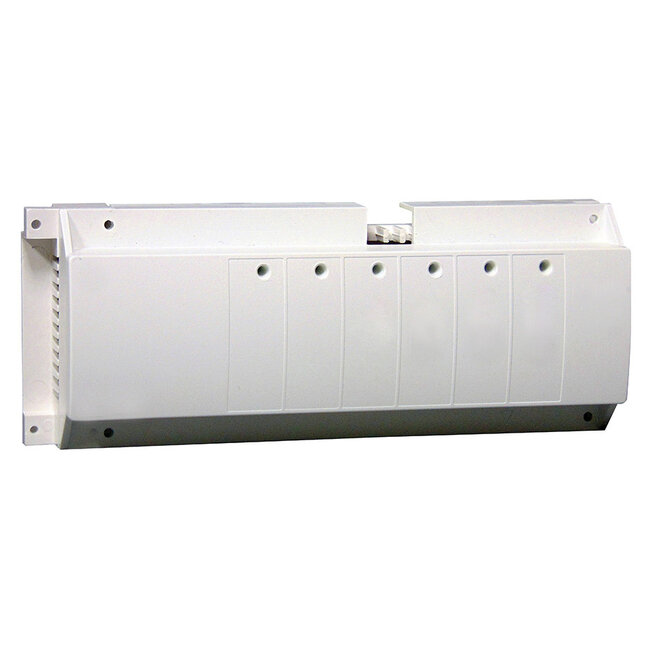

WEM Aansluitmodule Master-PL

Aansluitmodule Master-PL voor WEM wandverwarming

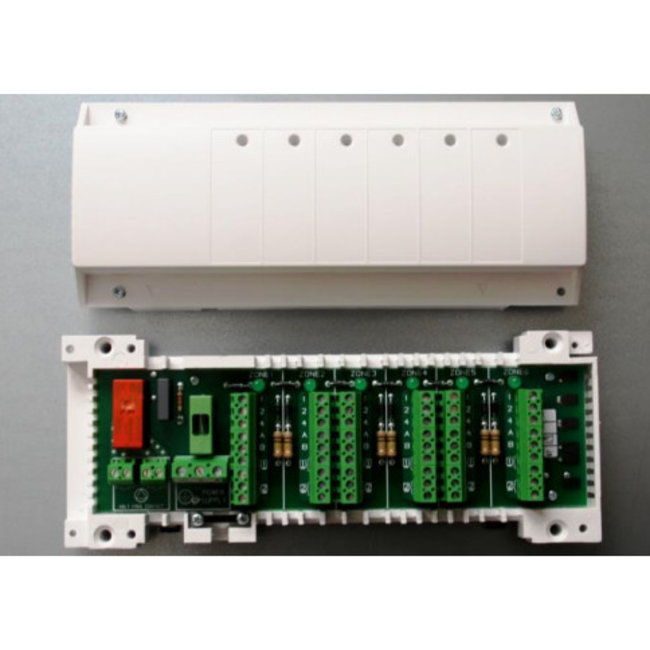

De Master PL is een aansluitmodule met geïntegreerde pomplogica. Deze maakt een eenvoudige bekabeling mogelijk van ruimtethermostaten naar de bijbehorende actuatoren in de verdelerkast. De module biedt alle vereiste aansluitingen voor het wandverwarmingssysteem. Er kunnen maximaal 4 ruimtethermostaten worden verbonden (uitbreidbaar) met de bijbehorende actuatoren. LED’s geven de bedrijfsstatus aan.

Voordelen

• Biedt een tijdbesparende aansluiting van thermo-elektrische actuatoren en ruimtethermostaten van WEM wandverwarmingssystemen.
• De ruime afstand tussen de klemmen maakt een snelle en eenvoudige aansluiting mogelijk.
• De symbolen op de afzonderlijke klemmen helpen bedradingsfouten te voorkomen.
• Dankzij de modulaire opbouw kunnen meerdere aansluitmodules via steekverbindingen worden gecombineerd.

Pomplogica en relaisfunctie

De klemmen A en B kunnen worden gebruikt om de thermostaten te schakelen met een externe timer. Wanneer in een zone warmte wordt gevraagd, wordt een relais (pomplogica) met twee potentiaalvrije contacten geactiveerd, geschikt voor aansluiting van pomp, ketel of vergelijkbare apparatuur.

Installatie: wand- of DIN-railmontage

De module kan aan de wand of op een DIN-rail worden gemonteerd. Hierdoor is de installatie flexibel en eenvoudig aan te passen aan de beschikbare ruimte.

Uitbreiding met Slave SB-module

De Slave SB-module is een uitbreidingsmodule voor de bekabeling van ruimtethermostaten en actuatoren met 6 zones. Er kunnen maximaal één ruimtethermostaat en 6 actuatoren op de slave-module worden aangesloten. Het exacte aantal aansluitbare actuatoren hangt af van het totale vermogensverbruik van de modules (zie technische gegevens).

Technische informatie
