Productomschrijving
WEM Aansluitmodule Master PL voor wandverwarming & koeling

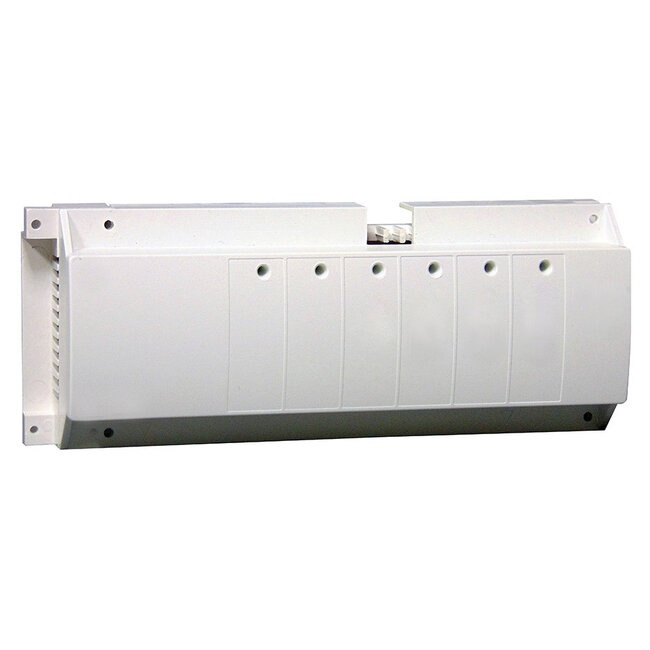

De WEM Aansluitmodule Master PL is een aansluitmodule met geïntegreerde pomplogica voor zowel verwarmen als koelen. De module maakt een tijdbesparende bekabeling mogelijk van ruimtethermostaten en thermo-elektrische actuatoren in de verdelerkast. Leverbaar in een uitvoering met 6 zones (Art. 12630) of 10 zones (Art. 12631). LED's geven per verwarmingszone de bedrijfsstatus aan.
Voordelen
- Geschikt voor zowel verwarmen als koelen, inclusief geïntegreerde schakelaar tussen beide modi.

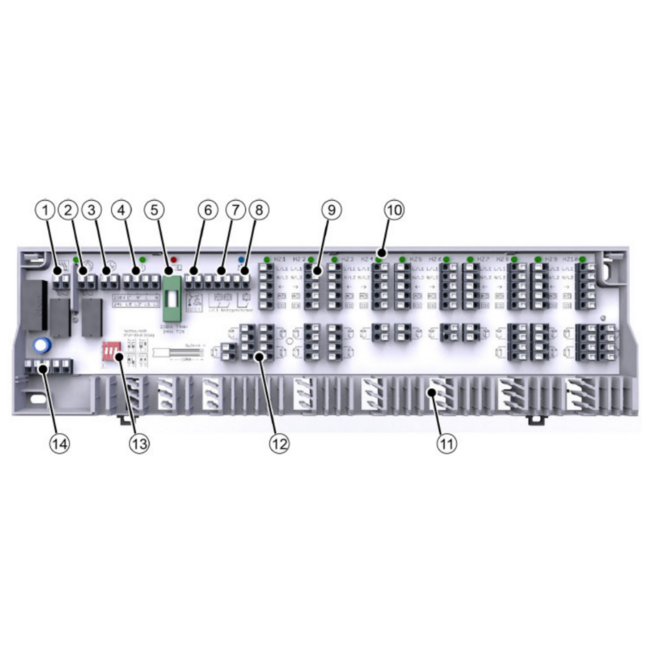

- De ruime afstand tussen de klemmen maakt een snelle en foutloze aansluiting mogelijk; symbolen op de klemmen voorkomen bedradingsfouten.
- Ventilatiebescherming op alle uitgangen voorkomt vastlopen van actuatoren bij langdurige stilstand.
- Montage direct op de wand of op DIN-rail.
Pomplogica en relaisfunctie
Zodra een zone warmte vraagt, wordt een relais (pomplogica) met twee potentiaalvrije contacten geactiveerd, geschikt voor aansluiting van circulatiepomp, ketel of vergelijkbare apparatuur. De ketel- en pompbesturing heeft een vooraf ingestelde in- en uitschakelvertraging van 2 minuten. Pompbescherming: cyclische activering elke 14 dagen gedurende 1 minuut na de laatste aanschakeling.
Dauwpuntbeveiliging en koelbeveiliging
De module beschikt over een aansluiting voor een dauwpuntbewaker. In koelmodus bewaakt deze het systeem en schakelt de koeling uit bij gedetecteerde condensvorming. De dauwpuntbewaker verhindert tevens te hoge aanvoertemperaturen bij vloerverwarming via een potentiaalvrij contact.
Omschakeling verwarmen/koelen
Via klem 8 kan de volledige individuele ruimteregelingsmodule worden omgeschakeld tussen verwarm- en koelmodus. Het schakelcommando wordt via een potentiaalvrij extern contact aangeboden en doorgegeven aan alle aangesloten regelaars.
Installatie: wand- of DIN-railmontage
De module wordt direct op de wand of op een DIN-rail gemonteerd. De DIP-schakelaar maakt het mogelijk de werking in te stellen (NC/NO) en de uitschakelvertraging van de ketel-/pompbesturing te verhogen van 5 tot 15 minuten.
Technische informatie
| Bedrijfsspanning | 230 V, 50 Hz ± 10% |
| Maximaal vermogen | max. 50 VA |
| Bedrijfstemperatuur | 0 – 50 °C |
| Omgevingsvochtigheid | 80%, niet condenserend |
| Aantal zones | 6 (Art. 12630) / 10 (Art. 12631) |
| Maximaal aantal actuatoren | 15 (6-zones) / 18 (10-zones) |
| Uitgang circulatiepomp | 2 × relais, potentiaalvrij, max. 8 A |
| Uitgang dauwpuntbewaker | Potentiaalvrij verbreekcontact, 230 V, 8 A |
| Bescherming | Klasse II, IP 20 |

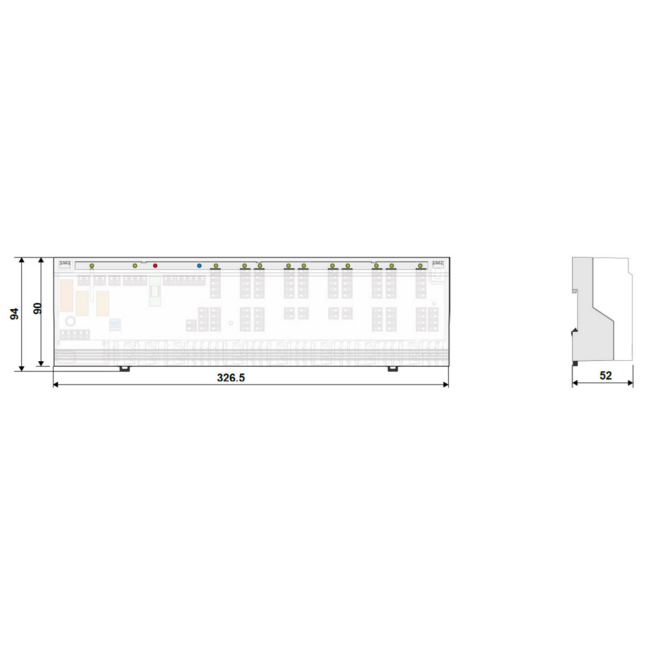

| Afmetingen (H × B × D) | 94 × 326,5 × 52 mm |
| Kleur | RAL 9010 |
