Bevestigen van Isolatie in Beton en Steen

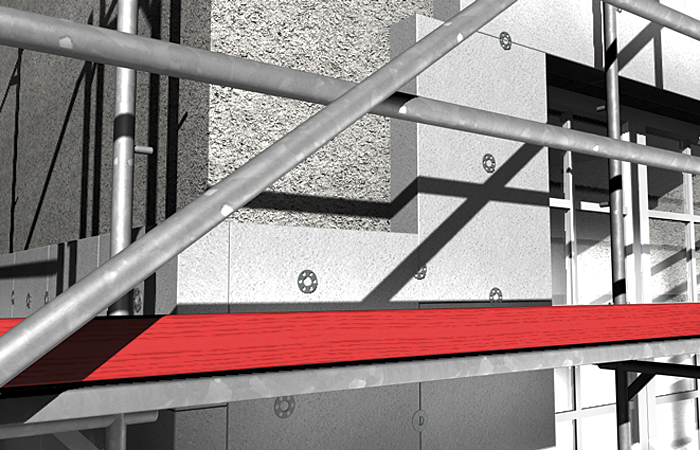

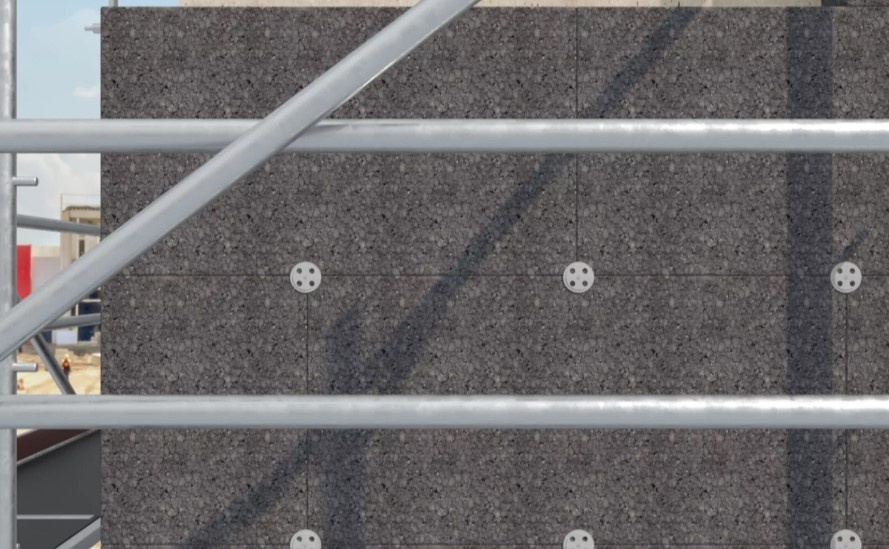

De Fischer Pleister kunststof slagpluggen zijn ideaal voor het bevestigen van drukbestendige isolatieplaten, zoals Gutex houtvezelplaten. De schotelpluggen zijn zeer geschikt voor bevestiging in beton en volle of geperforeerde bakstenen. De DIPK-isolatieplug bestaat uit een witte huls met voorgevormde schotel en een glasvezelversterkte kunststof nagel en wordt met de hamer aangebracht.
De Fischer schotelplug is een tijds- en geldbesparende oplossing voor de bevestiging van uw isolatiemateriaal. De door glasvezelversterkte kunststof pen reduceert warmtegeleiding en er worden afdrukken op het pleisterwerk voorkomen. Bij de toepassing in een massieve ondergrond moet de kunststof pennen worden ingekort bij het breekpunt. Voor gebruik in houten constructies zijn Fischer Termofix 6H-NT schotelschroeven verkrijgbaar.
Voordelen
- De glasvezelversterkte kunststof nagel (GRP-nagel) voorkomt koudebruggen en markeringen op het pleisterwerk.
- De eenvoudige slagmontage maakt een snelle verwerking mogelijk en is een tijd en geld besparende oplossing.
- Het beproefde design met lage verankeringsdiepte vermindert de vereiste boring waardoor een hogere mate van efficiency wordt verkregen.
- De DIPK kan universeel worden gebruikt in achtergeventileerde gordijngevels alsmede in pleistergevels.
Montagehandleiding
- Niet dragende lagen dienen te worden meegerekend in de nuttige lengte van het anker.
- De DIPK wordt met een hamer gezet in doorsteekmontage.
- In volle materialen dient de GRP-nagel afgebroken te worden ter hoogte van de inkeping van de nagel.
- Wanneer de nagel in de ankerschacht wordt ingebracht, zet de DIPK uit in het basismateriaal.
Technisch gegevens
| Name | Boor-diameter |
Min. boorgat- diepte |
Min. verankerings- |
Pluglengte (l) |
Max. dikte |
|---|---|---|---|---|---|
| DIPK 8/20-40 | 8 mm | 40 mm | 30 mm | 70 mm | 40 mm |
| DIPK 8/40-60 | 8 mm | 40 mm | 30 mm | 90 mm | 60 mm |
| DIPK 8/60-80 | 8 mm | 40 mm | 30 mm | 110 mm | 80 mm |
| DIPK 8/80-100 | 8 mm | 40 mm | 30 mm | 130 mm | 100 mm |
| DIPK 8/100-120 | 8 mm | 40 mm | 30 mm | 150 mm | 120 mm |
| DIPK 10/10-30 | 10 mm | 40 mm | 30 mm | 60 mm | 30 mm |
| DIPK 10/40-60 | 10 mm | 40 mm | 30 mm | 90 mm | 60 mm |
| DIPK 10/80-100 | 10 mm | 40 mm | 30 mm | 130 mm | 100 mm |
| DIPK 10/100-120 | 10 mm | 40 mm | 30 mm | 150 mm | 120 mm |
| DIPK 10/120-140 | 10 mm | 40 mm | 30 mm | 170 mm | 140 mm |
| DIPK 10/140-160 | 10 mm | 40 mm | 30 mm | 190 mm | 160 mm |
| Variant | Diameter Ø8 | Lengte 60 mm |
| Merk | Fischer |
